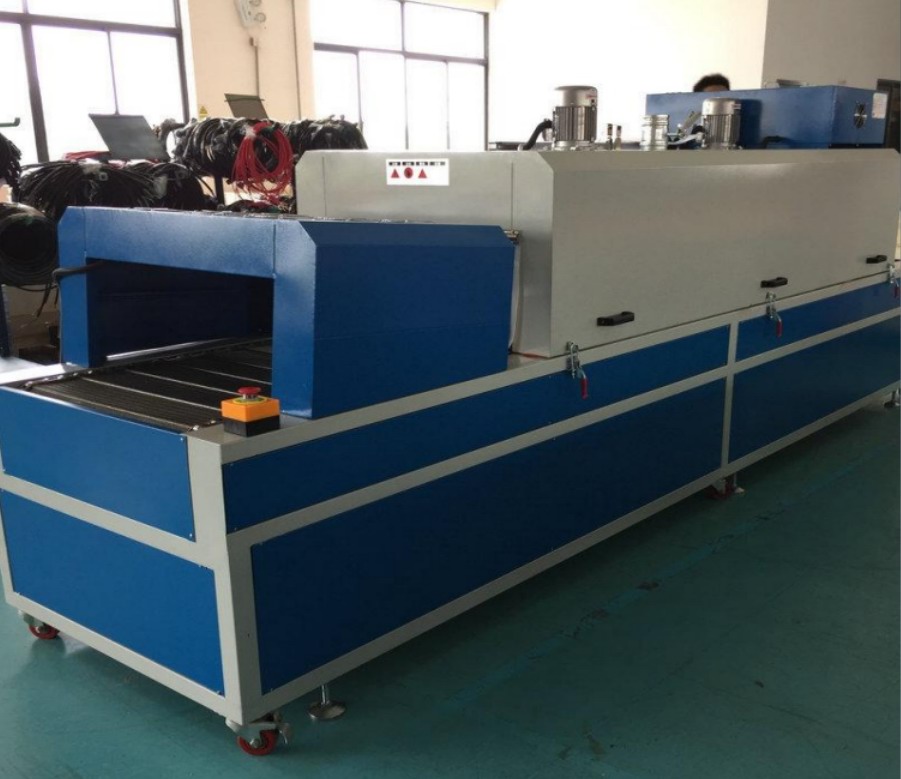

【隧道烘箱】
Industry TunnelOven
主要規格和技術參數Specifications
方式Circulationmode |
強制熱風循環方式Forcedhot-aircirculation&ventilationsystem | ||
電源 Powersupply | AC380V 3φ 4W 50HZ | ||
功率(KVA)Power (KVA) | 9 | ||
工作環境溫度 Operatingtemperature | +5℃~+35℃ | ||
Performance 性能 | 溫度范圍 Temperaturerange | 環境溫度加20℃~+250℃Ambienttemperatureadd20℃~+250℃ | |
溫度波動度 Temperature fluctuation | ±0.5℃ | ||
溫度均勻性 Temperature uniformity | 100±1℃200±2.5℃250±3℃ | ||
升溫時間 Temperatureheat-uprate | 40分鐘以內（室溫～+200℃) Within 40min (Ambient temperature～+200℃) | 60分鐘以內（室溫～+250℃) Within 60min (Ambient temperature～+250℃) | |
Construction 結構 | 外殼ExteriorMaterial | 防銹處理冷軋鋼板(表面噴塑處理)Cold-nolledrust-proofsteelplate(Urethaneresinelectrostaticcoating) | |
內膽Interiormaterial | 鉻-鎳不銹鋼Cr-NiStainlesssteel | ||
隔熱材料Insulation | 玻璃棉Glasswool | ||
加熱器Heater | 翅片式加熱器Heaterwithfin | ||
鼓風機Aircirculator | 離心式風機Centrifugalfan | ||
controller Temperature 控制系統溫度 | 調節方式 Controlmode | PID控制方式 PIDcontrol | |
運轉方式 Operatingmode | 定值運轉，程序運轉Constantoperation,Programmeoperation | ||
設定范圍 Settingrange | 0～+260℃ | ||
設定方式 Settingmode | 數字式Digital | ||
顯示方式Display | LED數字顯示LEDdisplay | ||
傳感元件Sensor | PT100Sensor | ||
安全保護Safetysystem | 輸入斷線檢測功能、上限溫度過熱報警功能、蜂鳴器報警功能、自動溫度過熱防止功能、 自行診斷功能 Inputburn-outdelectionfunction、Uppertemperaturelimitalarm、Buzzeralarm、Over-heatprotection、Selfdiagnosticfunction | ||
定時功能Timer | 0.1～999.9H | ||
安全保護裝置Safetydevices | 電源用漏電斷路器、電機溫度保護開關、溫度保險絲、獨立溫度過升防止裝置 Leakagebreakerforpowersupply、Aircirculatortemperatureswitch、Thermalfuse、Overloadandshortcircuitprotectionforheater、Over-heatprotect | ||
排風口Outlet | φ100mm排風門φ100mmexhaustdoor | ||
速度調節Insidecapacity (L) | 0～8m/minAdjustable | ||
排風管 ExhaustPipe | 1套Set | ||
使用說明書 Instructionmanual | 1冊Set | ||
網帶式流水線烘箱主要技術參數：
設備整機尺寸：5500×1200×1500 機臺整體高度（含電機）（ 長L×寬W×高H（mm）
加熱區內尺寸：3000×1000×200 機臺傳送帶空間高度 （ 長L×寬W×高Hmm ，高度是指有效高度）
輸送網帶尺寸： 5500×950×800 傳送帶到地面高度 （ 長L×寬W×高Hmm）
機臺結構概述：本產品采用兩側風道出風，中間風道回風循 環，采用不銹鋼傳送網帶，比較平整，上料端1000 mm，烘干段電加熱管加熱：總3000mm（烘干段均分為2組：(1500+1500mm，可獨立控溫工作），出料端1500mm。電加熱管安裝在烘箱頂部 風道內，循環電機安裝烘箱頂部，可以讓電機壽命延長，進出料口采用可調式隔熱板，可上下自由調節，內側加裝保溫板，雙層隔熱。
加熱區工作室材料：優質拉絲不銹鋼SUS304
加熱區外壁材料：A3碳鋼冷扎板 板金折彎焊接鉚釘拼接
輸送機身材料：2.0T/A3碳鋼冷扎板，鈑金折彎焊接制作
輸送腳架材料:2.0T/5#國標方管焊接而成，表面封板
傳送動力系統：
傳送動力：采用1臺齒輪調速電機，速度范圍：1m-10m/min。
傳送滾筒：采用自糾偏滾筒，可左右調節糾偏。
變頻器：采用一臺變頻調速器
輸送帶：采用不銹鋼網孔帶，容易清潔。
工作溫度范圍：室溫RT~,200℃任意調節
控溫精度：±1℃
溫度均勻性：±3℃（無試樣）
控溫方式：SSR模塊控溫,PID調節
加熱裝備：采用遠紅外黑晶體帶反射罩發熱管，加熱元件功率24KW.加熱原件連續使用壽命可達3萬小時以上。有使用升溫速度快、發熱效率高的特點，完全獨立系統，不影響控制線路
升溫時間：從常溫升溫至60℃，不大于10分鐘，從常溫升溫至200℃，不大于30分鐘。
保溫層：各部位按照爐外溫升及節能考慮設計厚度100mm，填充物材料：100K級高密度硅酸鋁纖維，耐高溫850℃，導熱系數為0.0048 ∧m/℃
設備配置：本隧道爐PLC模塊采用西門子可編程控制，手動調節升降門高度
箱表面溫升：按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃.
注:可根據用戶不同的工藝要求專業設計及制造。[公司主要以非標設計為主]
▲產品附件說明:
1.隨機備品 使用說明書，電器元件說明書，保修單，合格證各一份，
2.保修范圍 產品整機保修一年(除人為損壞)包含所有電器元件。
*本公司可按照客戶要求定制各類非標型號，尺寸的烘箱，烤箱，干爆箱，烘干箱等電熱設備。
*如您所烘烤物品帶有揮發性氣體或者摩蝕物體產生，請您和我們技術服務人員詳細說明，必要時要加裝防爆裝置或者采用耐腐飩性材料制作。嚴禁烘烤易爆物品!
*1:在環境溫度25℃時,空載條件下測得的數據 ;
*2:外尺寸包括鼓風機罩殼和腳輪高度。
本公司亦可根據客戶要求，承接設計、制造各種大型非標烘箱。
*1:Thetestconditionisat 25ambienttemperaturenon-loaded.
*2:Theoutsidedimensionsincludingmotorcoverand wheel.
Wecanuponthecustomer's request,castersdesignand,manufacturevarious majornon-standardovens.
